Zawory elektromagnetyczne

zawor_elektromagnetyczny_3/4 zawór elektromagnetyczny - przekrój

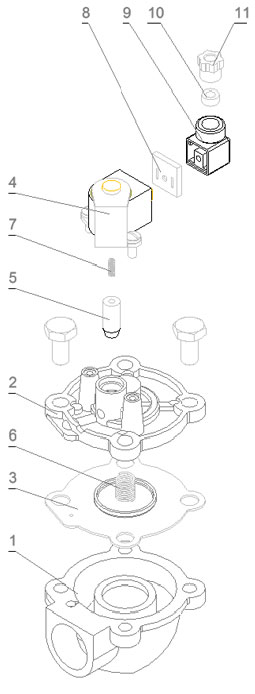

Budowa:
  • korpus zaworu
  • pokrywa zaworu
  • zespół membrany
  • cewka magnetyczna
  • "nurek"
  • sprężyna membrany
  • sprężyna "nurka"
  • uszczelka
  • korpus wtyczki
  • uszczelka
  • nakrętka M10

zawór elektromagnetyczny - wymiary Przeznaczenie: szybkie otwieranie i zamykanie przepływu sprężonego powietrza

Działanie: powietrze wpływa do zaworu i przez otwór kompensacyjny w zespole membrany (3) dostaje się nad nią i zamyka zawór. Sygnał elektryczny podany na cewkę (4) powoduje uniesienie „nurka” (5). Powietrze znad membrany wydostaje się do atmosfery i zawór otwiera się. Zanik sygnału elektrycznego powoduje zamknięcie otworu odpowietrzającego i powietrze dopływa nad membranę zamykając ponownie zawór.

zawór elektromegnetyczny - charakterystyki zawór elektromagnetyczny - schemat
Typ 3/4'' 5/4''
Wymiary (a×b×h) 70x63x78 mm 110x102x100 mm
Współczynnik przepływu (Kv) 10,5 32
Ciśnienie MAX. 6,5 bar 6,5 bar
Ciśnienie MIN. 0,5 bar 0,5 bar
Czas opóźnienia (Top) 10 ms 40 ms
Czas otwierania (To) 2 ms 5 ms
Czas martwy(Tm) 15 ms 60 ms
Czas zamykania (Tz) 4 ms 10 ms
Pobór mocy AC 9 V 9 V
Pobór mocy DC 20 V 20 V
Masa 0,4 kg 0,95 kg
Cena(netto) 154 PLN 216 PLN
